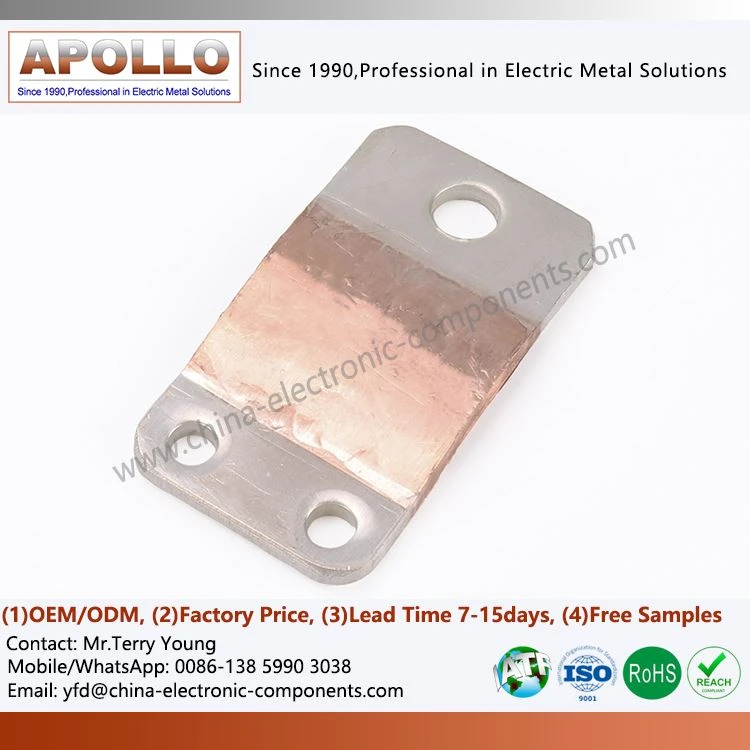

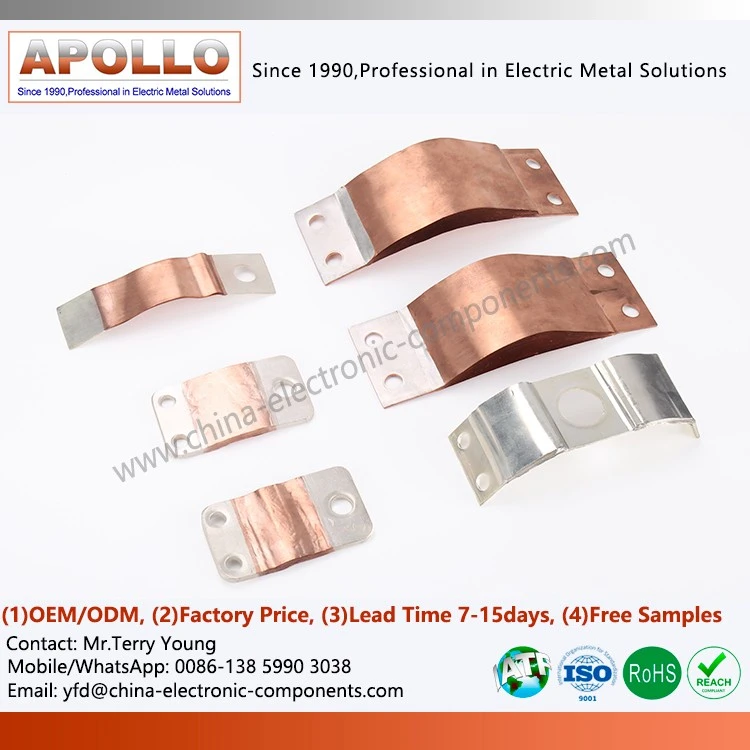

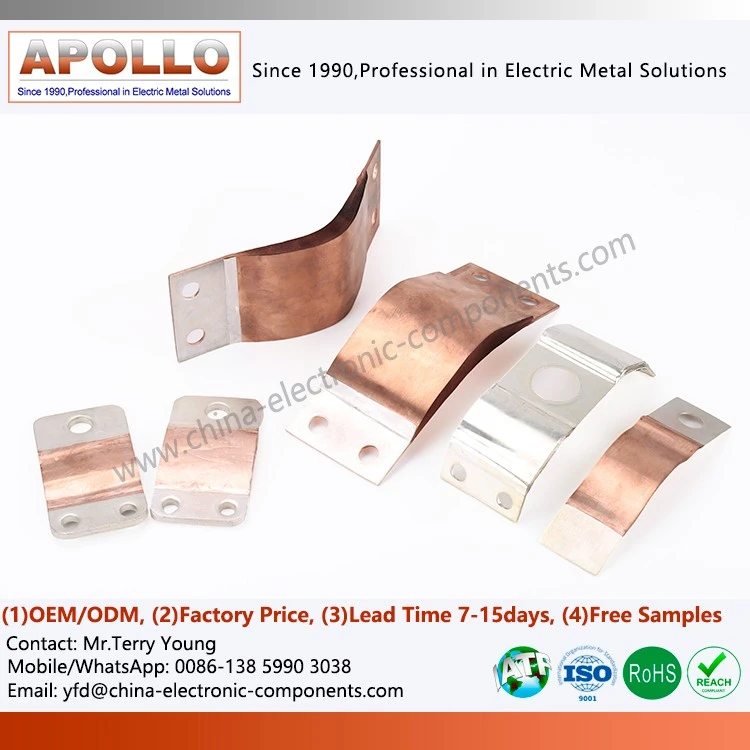

اتصالات فویل مسی انعطاف پذیر
توضیحات محصولات
ما طراحی اتصالات فویل مسی انعطاف پذیر خود را به دو مسیر اصلی فناوری تقسیم می کنیم تا دقیقاً نیازهای متفاوت صنایع مختلف را برطرف کنیم:
1. اتصالات منعطف اختصاصی برای باتری های انرژی جدید خودرو (EV).
با توجه به فضای جمع و جور و نیازهای سبک وزن سخت بسته های باتری لیتیوم-، اتصالات انعطاف پذیر فویل مسی کوچک-مان انعطاف پذیری بسیار بالایی دارند.
کاربردها: باسبارهای بین{0} ماژول، اتصالات ترمینال سلولی، سیستم های توزیع برق BMS.
ویژگیهای فنی: استرس انبساط را در طول چرخههای تخلیه{0} شارژ باتری جذب میکند و از آسیب ترمینال جلوگیری میکند.
2. بالا{1}}اتصالات فعلی برای نیرو و صنعت سنگین
برای تجهیزات{0}قدرت بالا مانند ترانسفورماتورها، تابلو برق و آلومینیوم الکترولیتی، ما جبران کننده های فویل مسی با بخش بزرگ- ارائه می دهیم.
کاربردها: سرنخ های ترانسفورماتور، اتصالات مجموعه ژنراتور، تجهیزات آبکاری، اتصالات انبساط شینه.
ویژگی های فنی: به طور موثر ارتعاشات الکترومغناطیسی و جابجایی حرارتی را در طول عملیات تجهیزات کاهش می دهد.
نمایش جزئیات

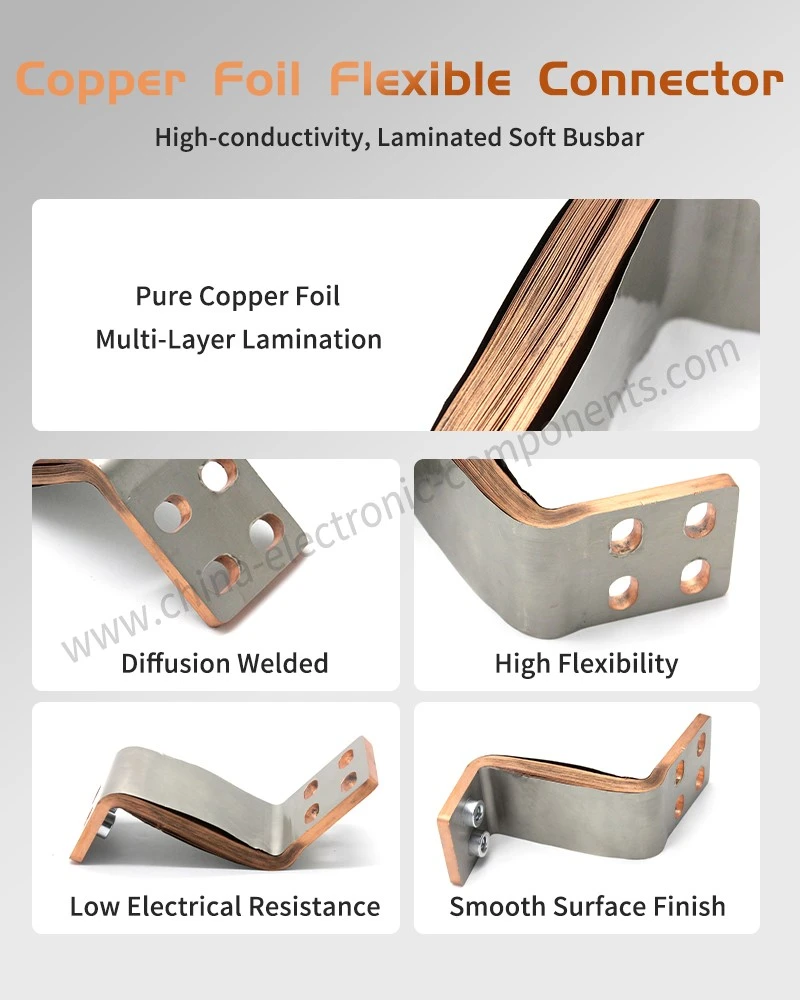

رابط میکروسکوپی
نمونهبرداری متالوگرافی یک سطح مشترک دانههای مس پیوسته را در سراسر ناحیه پیوند جوششده انتشار-، بدون باقیمانده لحیم کاری آشکار یا آخالهای اکسید نشان میدهد. خط اتصال تقریباً غیرقابل تشخیص است و مقاومت کم و قابلیت اطمینان بالا را تضمین می کند.
پایان درمان صورت
سطوح اتصال لبه با دقت-آسیب میشوند تا آینهای{1}}مثل صافی حاصل شود و به جای تماس با خط در حین سفت کردن پیچ، امکان تماس سطح-- با سطح را فراهم میکند و مقاومت تماس را به میزان قابل توجهی کاهش میدهد. سوراخهای نصب CNC با تلورانسهای قطری کنترلشده در H12 انجام میشوند که از تناسب دقیق با پیچهای استاندارد M6/M8 اطمینان حاصل میکنند.
کیفیت لبه
قالب-لبه های برش خورده-آزاد و لایه لایه هستند. سطوح برش خورده هر شینه فلکسیبل فویل مسی با لایه لوله عایق تمیز و یکدست است و از خطر اتصال کوتاه بین لایه ای یا سوراخ شدن لایه عایق ناشی از فرز جلوگیری می کند.
سازگاری سطح
آبکاری به طور یکنواخت تمام سطوح مسی در معرض دید را پوشش می دهد، از جمله نواحی انتهایی شکاف های بین لایه ای، به طور موثری از نفوذ خوردگی الکتروشیمیایی از لبه ها به داخل برای اتصال باسبار باتری فویل مسی جلوگیری می کند.
توابع اصلی: حفاظت سیستمیک فراتر از رسانایی ساده
| جذب تنش مکانیکی با فرکانس بالا | در رانندگی وسایل نقلیه با انرژی جدید یا لرزش تجهیزات صنعتی، کانکتور انعطاف پذیر می تواند به طور موثر ارتعاش مکانیکی و ضربه اینرسی را در محورهای X، Y و Z جذب کند و از انتقال نیروهای صلب به پایانه های سلول باتری شکننده یا اتصالات لحیم قطعات الکتریکی جلوگیری کند. |
| انبساط حرارتی و جبران انقباض سه بعدی | هنگامی که جریان زیادی از آن عبور می کند، شینه مسی انبساط حرارتی قابل توجهی را تجربه می کند. قابلیت تغییر شکل ناحیه انعطاف پذیر می تواند این انحراف ابعادی محوری و جانبی را به خوبی جذب کند و از فاجعه "پاره شدن استرس حرارتی" جلوگیری کند. |
| کاهش جریان گردابی و از دست دادن اثر پوستی | در مقایسه با شینههای مسی جامد، ساختار لایه نازک چند لایه-میتواند به طور قابل توجهی افزایش مقاومت ناشی از اثر پوستی در میدان مغناطیسی متناوب را کاهش دهد. به طور همزمان، از طریق عایق بین لایهای، شینه مسی انعطافپذیر فویلهای چند لایه به طور موثر حلقههای جریان گردابی داخلی را قطع میکند و گرمایش با فرکانس بالا را کاهش میدهد. |
| تکمیل کامل تلورانس های نصب | در فرآیند مونتاژ-مجموعههای کامل تجهیزات الکتریکی در مقیاس بزرگ، تحمل ماشینکاری و ناهماهنگی نصب اجتنابناپذیر است. انعطاف پذیری کانکتور انعطاف پذیر فویل مسی باتری نوین انرژی به آن ها اجازه می دهد تا این تلورانس ها را مانند یک "چشمه" جذب کنند و به طور قابل توجهی دشواری مونتاژ و میزان نقص را کاهش دهند. |
مزایای مواد - انتخاب های مهندسی از فویل مس تا عملیات سطحی

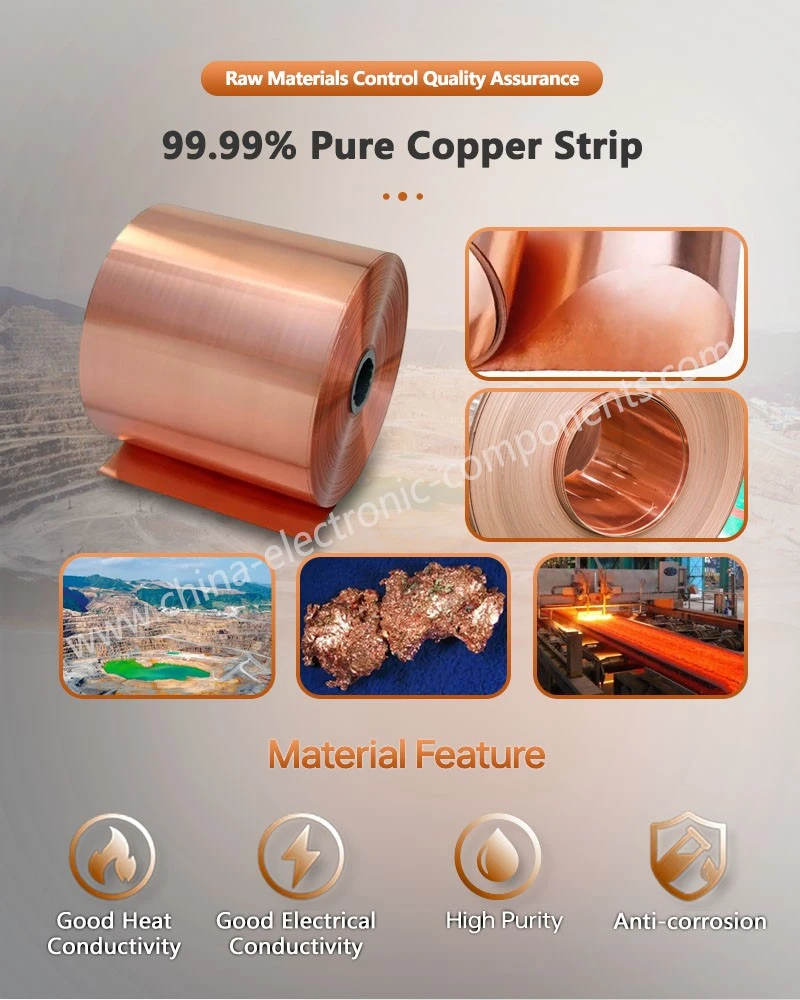

زیرلایه: اتصال گذرگاه باتری فویل مسی-رسانایی بالا، خلوص بالا-
از مس الکترولیتی استاندارد ملی T2 یا استاندارد آمریکایی C11000، با رسانایی بیشتر یا مساوی 98% IACS (استاندارد بین المللی مس آنیل شده) و مقاومتی به اندازه 0.01724 Ω·mm²/m استفاده می کند.
سطح فویل مسی عاری از اکسیداسیون، روغن و سوراخ است و پس از آزمایش 24 ساعته نمک پاشش خنثی (NSS) هیچ زنگ قرمزی نشان نمی دهد.
ساختار لایه لایه چند لایه جبران اثر پوستی را فراهم می کند - تحت جریان موج دار AC یا فرکانس بالا، مقاومت کل AC کمتر از یک شینه مسی با همان مقطع- است.
درمان سطح: آبکاری قلع / آبکاری نقره / مس لخت اختیاری
آبکاری قلع: مناسب برای محیط باتری های وسایل نقلیه با انرژی جدید (تبخیر الکترولیت ردیابی، رطوبت)، با ضخامت آبکاری 8 تا 12 میکرومتر، لحیم کاری خوب و جلوگیری از سرخ شدن.
Silver plating: Used at the contact terminals of high-current switchgear, reducing contact resistance, resisting oxidation, and resulting in lower temperature rise (suitable for continuous current carrying >سناریوهای 800A).
مس برهنه + ضد اکسیداسیون-: در جعبه های توزیع محصور، با یک پوشش محافظ آلی برای بهینه سازی هزینه استفاده می شود.
مزایای مواد عایق
لوله لاستیکی سیلیکونی: محدوده دمایی وسیع از -40 درجه تا 200 درجه، انعطافپذیر و غیر{3}}شکننده، مناسب برای محیطهای ارتعاشی طولانی مدت در بستههای باتری.
سیم پیچ فیلم پلی استر (PET): فقط 0.1 میلی متر ضخامت دارد، قطر بیرونی کلی را افزایش نمی دهد، مناسب برای کاربردهای بسیار فشرده.
با ما تماس بگیرید
هنگامی که بسته باتری یا سیستم قدرت شما به چیزی بیش از یک هادی نیاز دارد-به یک خمش مهندسی شده نیاز دارد که یک دهه چرخه حرارتی و ارتعاشات جاده را حفظ کندنوار فویل مسی انعطاف پذیر چند لایهقابلیت اطمینان درجه متالورژیک-بدون مصالحه را ارائه میکند. امروز برگه داده فنی و ارزیابی نمونه خود را درخواست کنید تا ببینید چگونه خستگی اتصال را قبل از اینکه به یک خرابی میدان تبدیل شود حل می کنیم.
تگ های محبوب: اتصالات فویل مسی انعطاف پذیر، تولید کنندگان اتصالات فویل مس انعطاف پذیر چین، تامین کنندگان، کارخانه
