ترمینال گیره سیم با پیچ
توضیحات محصولات
ترمینال گیره سیم با پیچ یک مجموعه اتصال دهنده الکتریکی است که سیم ها را با چرخاندن یک پیچ محکم می کند. عمدتاً برای اتصال دهنده‌ها در کلیدهای دیواری، کلیدهای متصل به سیم، کلیدهای مدار قالب‌گیری شده، فیوزهای فتوولتائیک و سایر دستگاه‌هایی که نیاز به سیم‌کشی خارجی دارند استفاده می‌شود. این محصول از یک پیچ و بلوک ترمینال از قبل مونتاژ شده تشکیل شده است که اتصالات الکتریکی سریع و مطمئن را بدون نیاز به پیش تصفیه سیم خاص امکان پذیر می کند.

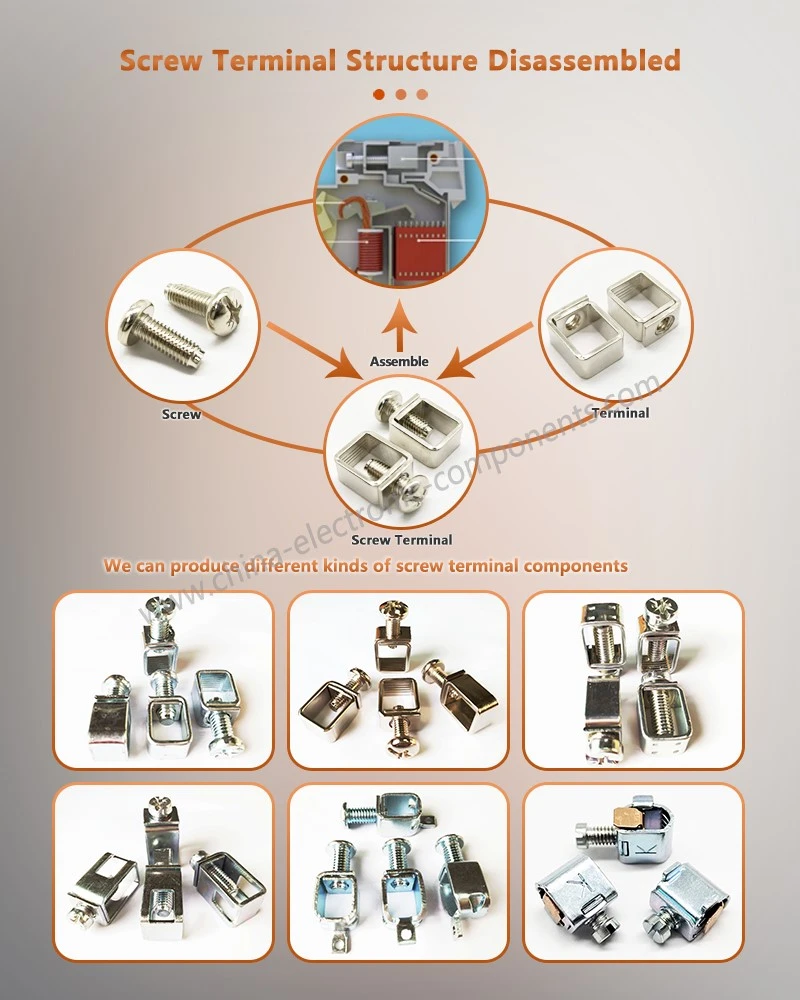

اجزای اساسی:
مونتاژ پیچ: یک بست رزوه ای که نیروی گیره را فراهم می کند، در مس یا فولاد موجود است.
بلوک ترمینال: یک جزء یکپارچه حاوی یک میله جریان آلیاژ مس، یک گیره فولادی و یک پیچ گالوانیزه.
محفظه عایق: ساخته شده از مواد پلی آمید PA66، با درجه ضد شعله UL94 V0/V2.
توابع اصلی
بستن و تثبیت سیم:سفت کردن پیچ ها، ترمینال سیم پیچی از قبل مونتاژ شده را تغییر شکل می دهد، سیم درج شده را بین بلوک ترمینال و سطح تماس محکم می بندد و از شل شدن سیم به دلیل لرزش یا انبساط و انقباض حرارتی جلوگیری می کند.
هدایت فعلی:یک مسیر مقاومت کم-از سیم به مدار رسانای داخلی تجهیزات، مستلزم آن است که خود ترمینال پیچ گیره قفس کمترین مقاومت ممکن را داشته باشد.
قابلیت استفاده مجدد:پشتیبانی از جداسازی و مونتاژ چندگانه (معمولاً بزرگتر یا مساوی 10 برابر)، تسهیل تعمیر و نگهداری تجهیزات و اصلاحات سیم کشی.
ضد شل شدن-:تحت گشتاور سفت شدن مشخص شده، حتی اگر تجهیزات در معرض لرزش طولانی مدت باشد، سیم از ترمینال گیره پیچ از قبل مونتاژ شده خارج نمی شود.
حوزه های کاربردی
کلیدهای دیواری و کلیدهای سیمی
گسترده ترین کاربرد سیم کشی در سیستم های الکتریکی ساختمان که نیاز به تماس قابل اعتماد، نصب آسان و طول عمر طولانی دارد. محیط های داخلی عمدتاً از محلول های غیرفعال سازی گالوانیزه برای گیره ترمینال پیچ از قبل نصب شده استفاده می کنند.
قطع کننده مدار قالبی و قطع کننده مدار مینیاتوری
مدیریت جریان‌های زیاد، نیاز به افزایش دمای پایین و مقاومت در برابر موج کوتاه قوی-مدار کوتاه، ایجاد تقاضای بالاتر در سطح مقطع رسانا- و فشار تماس ترمینال سیم پیچی پیش{2} مونتاژ شده.
فیوزهای فتوولتائیک و جعبه های ترکیبی
برنامه های کاربردی در فضای باز، نیاز به مقاومت در محدوده دمایی وسیع از -40 درجه تا 125 درجه، رطوبت بالا و محیط های نمک پاش، نیازمند مواد پایانه پیچ گیره قفس با مقاومت در برابر آب و هوا و پوشش های مقاوم در برابر خوردگی هستند.
مزایای محصول
تحویل از قبل مونتاژ شده، مونتاژ در سایت صفر-
ترمینال گیره پیچ از قبل مونتاژ شده برای گشتاور از قبل تنظیم شده است. فقط سیم کشی و سفت کردن در سایت مورد نیاز است-، با یک سیم کشی واحد کمتر یا مساوی 8 ثانیه.
نیروی گیره قابل کنترل و تکرار
با محدود کردن مشخصات پیچ (M4/M5) و عمق قاب، نیروی گیره ترمینال پیچ از قبل نصب شده در محدوده 30-15 نیوتن تثبیت می‌شود و از سفت شدن بیش از حد یا شل شدن سیم‌ها و ایجاد اتصالات ضعیف جلوگیری می‌کند.
طیف گسترده ای از سیم های سازگار
یک ترمینال سیم پیچی از قبل مونتاژ شده می‌تواند سیم‌های 0.5 میلی‌متر مربعی - 10 میلی‌متر مربعی (بسته به اندازه قاب) را در خود جای دهد، که نیازهای مختلف قطر سیم را با یک مشخصات واحد پوشش می‌دهد.
مقاومت ارتعاشی برتر در مقایسه با انواع فنری-
نیروی محوری قفل پیچ تحت تأثیر جهت ارتعاش قرار نمی گیرد و حتی در شتاب ارتعاش 10 گرم نیز ثابت می ماند.
با ما تماس بگیرید
اگر پروژه کلید دیواری، مدار شکن کیس قالبی یا فیوز فتوولتائیک شما به یک دستگاه قابل اعتماد نیاز داردترمینال گیره سیم با پیچراه حل، لطفا مشخصات خاص و پارامترهای کاربردی خود را ارائه دهید. تیم فنی ما به سرعت پاسخ می‌دهد و مجموعه‌های سیم‌کشی از قبل مونتاژ شده مناسب را برای شما سفارشی می‌کند و نصب مهندسی را کارآمدتر و پایدارتر می‌کند.
تگ های محبوب: ترمینال گیره سیم با پیچ، ترمینال گیره سیم چین با پیچ سازندگان، تامین کنندگان، کارخانه
