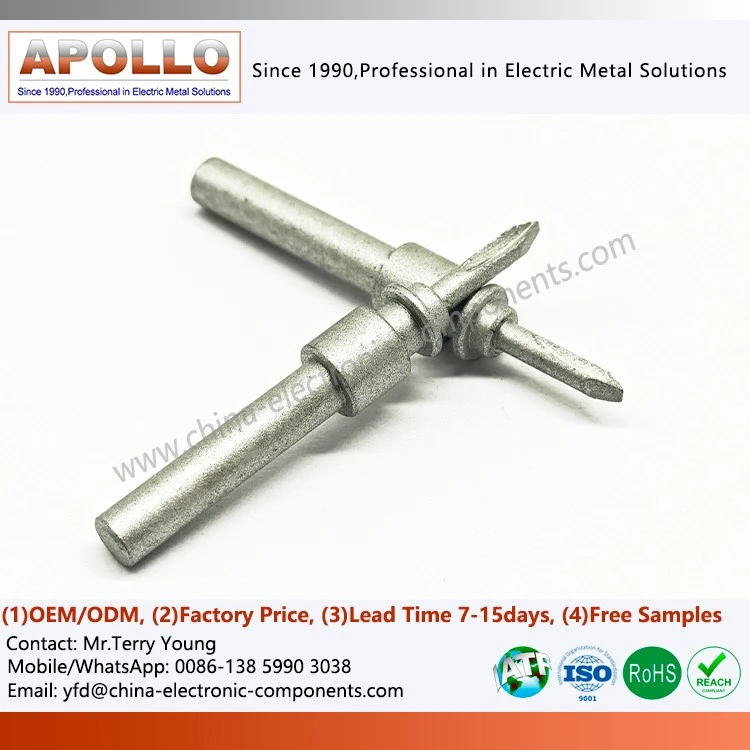

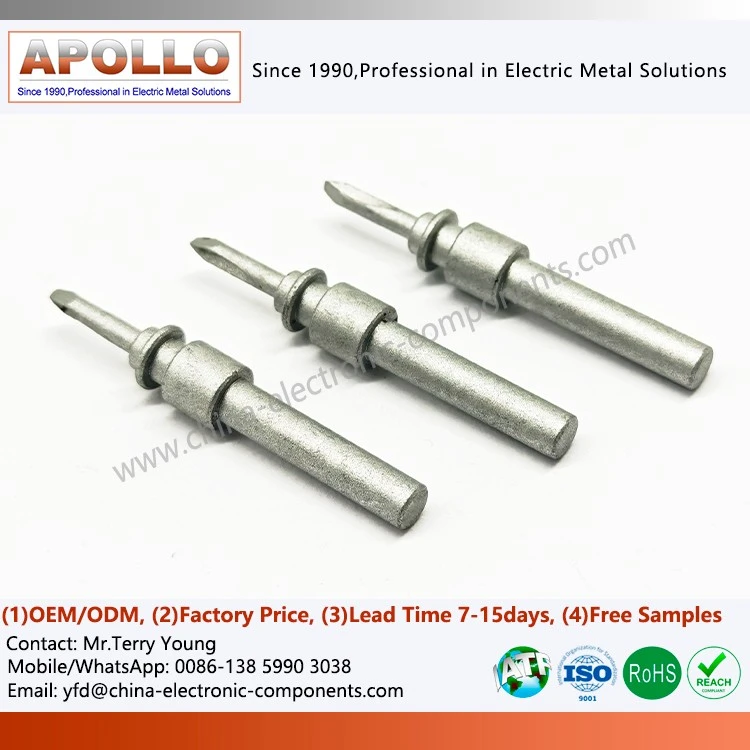

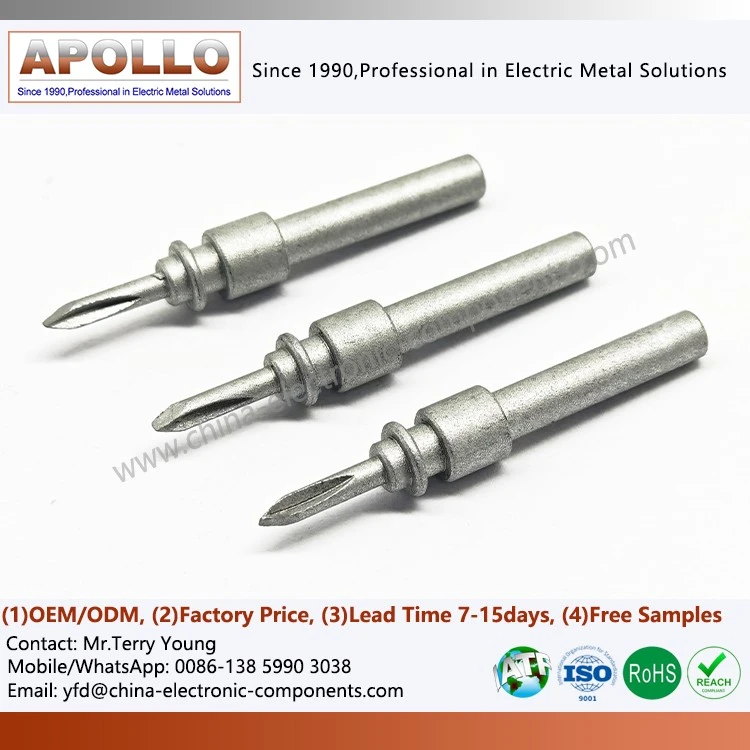

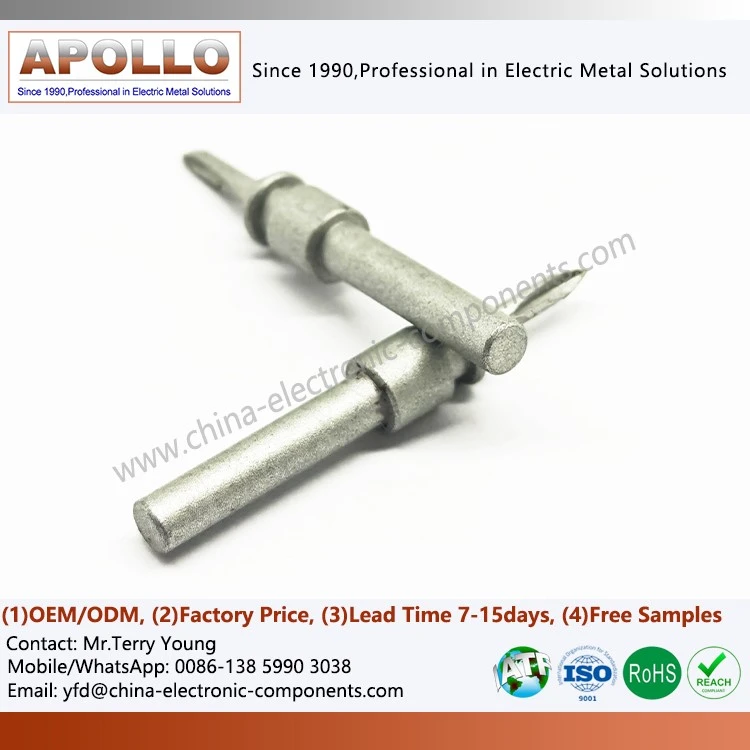

شکاف پله شکافدار-ساقه پرچ
توضیحات محصولات
در سیستم‌های مونتاژ پیچیده تولید تجهیزات مدرن، زمانی که مهره‌ها و پیچ‌های سنتی به دلیل فضای محصور در پشت آنها قابل استفاده نیستند، و زمانی که پرچ‌های کور معمولی اغلب با زیرلایه‌های نرم یا قطر سوراخ‌های بسیار{0} از کار می‌افتند، قابلیت اطمینان سیستم اتصال به حد خود رسیده است. Slotted Step Break-Stem Rivet یک راه حل بست ساختاری- است که برای غلبه بر این محدودیت طراحی شده است.
این یک پین اتصال ساده نیست، بلکه یک سیستم لنگر مکانیکی کور-پیچیده است. از طریق هم افزایی توپولوژیکی دوگانه انبساط شکافدار و شکل دهی پلکانی، یک گره صلب با مقاومت کششی و برشی بالا در سوراخ کور بدون تغییر ظاهر قطعه کار می سازد. این صفحه از فهرست‌بندی پارامترهای سطحی اجتناب می‌کند و به منطق فیزیکی عمیق مکانیک شکست، توالی انبساط و قفل شدن دیوار سوراخ می‌پردازد تا به مشتریان و خریداران مهندسی حرفه‌ای جهانی تجزیه و تحلیل عمیق- هسته مهندسی این پرچ ارائه دهد.
فرآیند تولید
| نوار یقه خالی کردن و شکل دادن | نوار فولادی کم کربن، فولاد ضد زنگ، یا آلیاژ آلومینیوم- با استفاده از قالب پیشرونده انتخاب و خالی می‌شود، پانچ می‌شود، سر به هم می‌خورد، و آستین کشیده می‌شود. سوراخ داخلی یقه با دقت خالی شده یا باز می شود تا اطمینان حاصل شود که فاصله مناسب با سنبه در محدوده مجاز مکانیک پرچ قرار دارد. شیار سر به طور همزمان در آخرین ایستگاه پانچ می شود و هم محوری بالا با محور یقه حفظ می شود. |
| طراحی سنبه و شکل دهی مرحله ای | پس از بازپخت کروی، سیم از طریق چندین گذر به قطر مرجع کشیده می شود. سپس وارد یک ایستگاه کاهش قطر اختصاصی می شود، جایی که یک قالب چرخشی یا پانچ برای تشکیل مراحل در مکان های خاص استفاده می شود. ناحیه انتقال پله صیقلی شده و از نظر ریزترک ها بررسی می شود. برای-نیازمندی‌های استحکام بالا، سنبه تحت تعدیل قرار می‌گیرد: خاموش کردن و سپس دمای متوسط-برای به دست آوردن ساختار تروستیت نرم، استحکام متعادل و قابلیت کنترل شکست. |
| درمان سطحی و جفت کردن | یقه و سنبه تحت درمان های سطحی جداگانه قرار می گیرند: یقه های آلیاژ آلومینیوم آنودایز یا غیرفعال می شوند. یقه های فولاد کربنی گالوانیزه، نیکل{0}}روکش شده، یا گالوانیزه مکانیکی هستند. قطعات فولادی ضد زنگ غیر فعال می شوند. زبری سطح سنبه برای بهینه سازی اصطکاک با سوراخ داخلی یقه کنترل می شود. سپس جفت شدن و فشار دادن خودکار انجام می شود و سنبه در یقه تا عمق از پیش تعیین شده قرار می گیرد تا یک پرچ پله شکافدار تشکیل شود. |
| کالیبراسیون سازگاری شکست | نمونه های نماینده از هر دسته گرفته می شود و تحت آزمایش نیروی شکست و اندازه گیری ارتفاع باقیمانده بر روی یک میز تست پرچ استاندارد قرار می گیرند. منحنی‌های جابجایی بار{1}}شکست برای تأیید اینکه منحنی نقطه عطف شکست شکننده واضحی را در ناحیه کاهش قطر پلکانی نشان می‌دهد و ارتفاع باقیمانده با پنجره طراحی مطابقت دارد، ثبت می‌شود. داده‌ها به سیستم ردیابی دسته‌ای وارد می‌شوند تا اطمینان حاصل شود که رفتار شکستگی پرچ‌های پله سر صاف که از کارخانه خارج می‌شوند قابل پیش‌بینی و تکرار است. |
مزایای برنامه: توانمندسازی تولید بالا-
تولید رک و شاسی
پرچ استپ سر تخت شکاف دار مشکل اتصالات ناهموار بین پانل های داخلی و فریم های ناشی از مراحل طراحی را حل می کند.
قطعات الکترونیکی خودرو
در محیط‌های ارتعاشی با فرکانس بالا، ساختار پله‌ای به طور موثر بارهای ضربه را جذب می‌کند و از شل شدن تماس جلوگیری می‌کند.
ترانزیت ریلی
پرچ سر صاف مرحله ای که برای چسباندن پنهان پانل های تزئینی داخلی استفاده می شود. طراحی پلکانی نوسانات تحمل در ضخامت پانل را جبران می کند.
سیستم های نصب فتوولتائیک
به انبساط و انقباض حرارتی ناشی از اختلاف دمای شدید در فضای باز می پردازد. طراحی پلکانی فضای کاهش استرس را فراهم می کند.
نمایشگاه تفصیلی: ساخت هیبت در مقیاس میکروسکوپی
خلوص هندسی شیار شکستگی
در زیر یک ذره بین 50 برابر، پایین شیار شکستگی یک انتقال کاملاً گرد، بدون شانه های میکروسکوپی و آثار ماشینکاری را نشان می دهد. این خلوص هندسی تضمین می‌کند که جهت تمرکز تنش در لحظه شکست کاملاً عمود است و در نتیجه یک سطح شکستگی صاف و بدون سوراخ- ایجاد می‌شود که اپراتور را خراش نمی‌دهد یا در مونتاژ تداخلی ایجاد نمی‌کند.
درمان لبه گرد شیار
انتهای شیار برش زاویه‌ای-راست تیز نیست، بلکه دارای مخروطی-ریز و کنده‌شدن می‌شود. این کار نه تنها از ترک خوردن در ریشه شیار در حین پرچ کردن و تا کردن جلوگیری می کند، بلکه تضمین می کند که میخ پرچ کور ساقه می تواند بدون خراشیدن دیواره سوراخ به آرامی وارد سوراخ قطعه کار شود.
ضخامت دیوار ساده با انتقال پلکانی
یک بخش طولی از بدنه پرچ سازه‌ای استپ سر تخت، یک تغییر صاف و طبیعی در ضخامت دیواره در ناحیه انتقال پلکانی، بدون هیچ نقطه نازک شدن ناگهانی محلی را نشان می‌دهد. این طراحی ساده اجازه می دهد تا تنش کششی به طور یکنواخت در بدنه پرچ توزیع شود و از شکستگی زودرس گردن یا شکستگی در نقاط ضعیف در طول انبساط جلوگیری می کند.
با ما تماس بگیرید
ما نه تنها استاندارد ارائه می دهیمشکستن پله سر صاف-ساقه پرچمحصولات، اما همچنین راه‌حل‌های مهندسی یکپارچه را بر اساس ساختارهای مونتاژ مشتری، فرآیندهای اتوماسیون و محیط‌های کاربردی، از بهینه‌سازی ساختاری و انتخاب مواد گرفته تا تولید انبوه، ارائه می‌دهند که به پروژه‌ها کمک می‌کند تا قابلیت اطمینان بالاتری در تولید انبوه داشته باشند.
